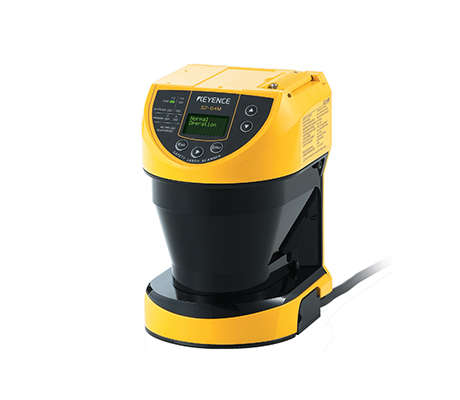

安全激光扫描仪

SZ-01S

符合Type 3高安全标准的安全激光扫描仪，最长保护距离8.4米，采用全新“炮筒式”结构，无惧震动；使用全新检测算法，避免灰尘的干扰。确保了安全性，以及生产的效率性。超长保护区，最大保护范围可达8.4 m。而且，可减少因激光扫描仪的强敌——灰尘和脏污所导致的误检测，有助于提高生产效率。

联系我们联系我们

产品参数

产品参数认证与标准

最小检测物体	直径 30、40、50、70、150 mm(取决于设定)反射率最低 1.8 %，速度最大 1.6 m/s	可检测角度	270°(-45° 至 225°)
最大保护区域	最小检测物体: 70/150 mm 4.2 m(-5° 至 185°)2.8 m(-45° 至 -5°、185° 至 225°) 最小检测物体: 50 mm 3.0 m(-5° 至 185°)2.0 m(-45° 至 -5°、185° 至 225°) 最小检测物体: 40 mm 2.4 m(-5° 至 185°)1.6 m(-45° 至 -5°、185° 至 225°) 最小检测物体: 30 mm 1.8 m(-5° 至 185°)1.2 m(-45° 至 -5°、185° 至 225°)	最大警戒区域 (非安全相关)	最小检测物体: 70/150 mm 10.0 m(-5° 至 185°)7.0 m(-45° 至 -5°、185° 至 225°)1 最小检测物体: 50 mm 7.5 m(-5° 至 185°)5.0 m(-45° 至 -5°、185° 至 225°)1 最小检测物体: 40 mm 6.0 m(-5° 至 185°)4.0 m(-45° 至 -5°、185° 至 225°)1 最小检测物体: 30 mm 4.5 m(-5° 至 185°)3.0 m(-45° 至 -5°、185° 至 225°)1

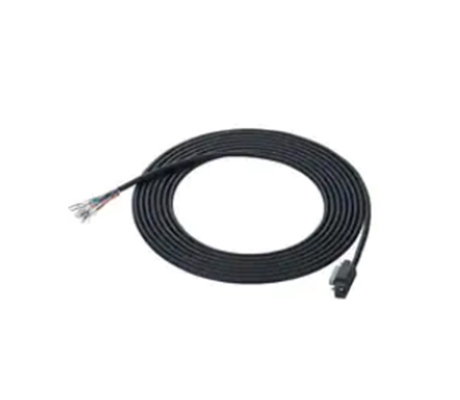

OSSD 输出	PNP 或 NPN(可以根据连接器电缆进行选择) 2 个输出	响应时间 (ON 到 OFF)	标准扫描周期(扫描周期 A) 60 ms(2 次扫描) 至 480 ms(16 次扫描) 特定扫描周期(扫描周期 B) 66 ms(2 次扫描) 至 528 ms(16 次扫描)
重量	约 1.6 kg	响应时间 (OFF 到 ON)	响应时间(ON 到 OFF)+125 ms

2006/42/EG 机械指令
2014/30/EU 电磁兼容指令(EMC)
EN ISO 12100 机械安全 - 基本概念，设计的一般原则 - 风险评估
EN 61000-6-3 / EN 61000-6-4 电磁兼容 - 排放
EN 61000-6-1 / EN 61000-6-2 4 电磁兼容 - 抗扰度
EN ISO 9409-1 工业机器人 - 机械接口
EN ISO 10218-2 工业环境用机器人 - 安全要求- 第2部分：机器人系统与集成
