远程扩展I/O模块

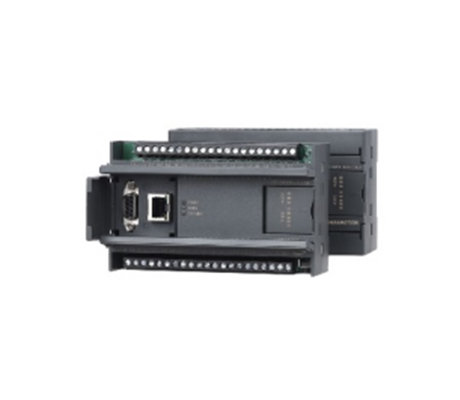

ETH-MODBUS-IO16T
ETH-MODBUS-IO16T 模块是一款多功能串口服务器，除了自带开关量采集控制，还加 入RJ45 接口，使它在用于串口通讯的MODBUS RTU 功能上，增加与网口设备MODBUS TCP 协议通讯的转换，亦可通过RS485 串口与以太网间的双向透明传输，使具有RS485 接口的设 备具备联入TCP/IP 网络的能力。同时2 路独立RS485 串口，扩展了1 路物理通讯链路。更 支持拨码设置串口波特率、站号，“六合一”MODBUS RTU 从站等实用功能，是一款经济稳 定、功能强大的产品。
产品参数
| 输入/输出接口 | 16DI/16DO | 数字输出类型 | PNP | ||
| 串口通讯模式COM1（RS485 通讯参数） |
1）MODBUS TCP 转MODBUS RTUMODBUS RTU
2）MODBUS RTU： 针对本模块站号，功能为本模块被MODBUS RTU 主站访问 针对其余站号，功能为MODBUS RTU（主站）转MODBUS TCP（服务端） 3）TCP 透传 |
COM2（RS485 通讯参数） |
1）MODBUS TCP 转MODBUS RTUMODBUS RTU
2）MODBUS RTU：仅对本模块站号，功能为本模块被MODBUS RTU 主站访问 3）TCP 透传 4）MODBUS RTU 主站 |
||
| 网络通讯参数 |
接口形式 RJ45
网络类型 局域网 IP 地址 192.168.1.12（可配置） 通讯协议 MODBUS TCP、TCP/IP 速率 10/100Mbps；全双工；自适应 |
|
|||
| 尺寸 | 125MM(长)*80MM(宽)*50MM(高) | 工作温度 | -20℃~+70℃ | ||
| 电源参数 |
工作电压 DC 24V;带防反接保护
功耗 2W~4W |
安装方式 | 导轨 | ||
适配机型
GCR5-910
917mm
有效工作半径
5kg
最大负载
3.6m/s
末端最大速度
±0.02mm
重复定位精度
了解更多了解更多
GCR10-1300
1300mm
有效工作半径
10kg
最大负载
3.8m/s
末端最大速度
±0.03mm
重复定位精度
了解更多了解更多
GCR20-1400
1400mm
有效工作半径
20kg
最大负载
2.2m/s
末端最大速度
±0.05mm
重复定位精度
了解更多了解更多
GCR30-1100
1100mm
有效工作半径
30kg
最大负载
2.0m/s
末端最大速度
±0.05mm
重复定位精度
了解更多了解更多
SCR3
600mm
有效工作半径
3kg
最大负载
2.5m/s
末端最大速度
±0.02mm
重复定位精度
了解更多了解更多
SCR5
800mm
有效工作半径
5kg
最大负载
2.0m/s
末端最大速度
±0.02mm
重复定位精度
了解更多了解更多
应用场景
上下料
智能便捷，分拣任务安全又高效
码垛
简化操作，提升效率，生产线上的码垛专家
焊接
焊匠出手，让焊接良品率直线提升
涂胶
涂匠出手，让涂胶良品率直线提升
检测
能够根据不同产品要求快速切换生产模式，适应多品种，小批量生产
装配
简单快捷，让产品装配率直线提升
螺丝锁付
为更精准而生，给客户稳定而高精度的品质保证
金属加工
便捷准确操作，提升效率，生产线上的专家
喷涂
能够针对涂层材料和工件外形提供出众的喷涂效果
